178亿元新赛道 算力狂飙与集成工艺成熟共塑硅光芯片

共研产业研究院通过对公开信息分析、业内资深人士和相关企业高管的深度访谈，以及分析师专业性判断和评价撰写了《2027-2033年中国硅光芯片市场调查与市场全景评估报告》。本报告为硅光芯片企业决策人及投资者提供了重要参考依据。

为确保硅光芯片行业数据精准性以及内容的可参考价值，共研产业研究院团队通过上市公司年报、厂家调研、经销商座谈、专家验证等多渠道开展数据采集工作，并运用共研自主建立的产业分析模型，结合市场、行业和厂商进行深度剖析，能够反映当前市场现状、热点、动态及未来趋势，使从业者能够从多种维度、多个侧面综合了解当前硅光芯片行业的发展态势。

一、行业概述

硅光芯片是以硅或绝缘体上硅材料为衬底，利用互补金属氧化物半导体兼容工艺在芯片上集成波导、调制器、探测器、复用与耦合结构，实现光信号产生、调制、传输、路由与探测功能的光电子集成芯片，核心品类包括硅光调制器芯片、硅光探测器芯片、波导与复用器件以及集成光引擎芯片。其关键性能指标涵盖插入损耗、调制带宽、消光比、响应度、耦合效率、功耗密度与量产一致性，设计制造环节涉及光子器件设计仿真、工艺平台开发、光刻刻蚀与薄膜沉积、异质材料键合、晶圆级光学测试、光纤阵列耦合与模块封装等流程，工艺平台成熟度与耦合封装良率共同决定芯片的性能上限与成本水平。

从产业组织看，行业由上游材料与支撑环节、中游制造封测与耦合环节以及下游应用场景与系统环节共同构成：上游提供SOI晶圆与键合外延片等衬底材料，光刻刻蚀与薄膜量测等工艺设备，光子设计工具与器件仿真软件，以及激光器芯片、光纤与对准件等光源与配套部件，材料质量与工具链完整度决定芯片性能起点；中游完成波导与器件加工、异质材料键合、晶圆级光学测试与光纤阵列耦合封装，掌握损耗控制、耦合精度与良率管理等核心能力；下游光模块厂商、通信设备商、数据中心运营方与系统厂商通过模块集成、设备部署与联合验证推动产品迭代。行业准入壁垒集中于工艺平台积累、异质集成与耦合封装know-how以及客户验证周期长，具备芯片设计、工艺平台与封装协同能力的厂商竞争力更强。

从发展脉络看，行业经历了三个阶段：以分立光器件主导与硅光概念验证为主的早期阶段，光模块主要依赖III-V族材料分立器件组装，硅基器件以科研院所的工艺验证与小批量试制为主，市场规模有限；以工艺平台成熟与数据中心批量导入为特征的成长阶段，硅光调制器与探测器在短距互连场景实现商用，相干通信场景启动验证，晶圆级测试与耦合封装工艺逐步标准化；以高速率迭代与光电单片集成为标志的突破阶段，400G与800G光模块规模化部署，1.6T方案进入验证阶段，III-V材料键合推动片上光源路线演进，硅光方案在数据中心与AI集群互连中的渗透率持续提升。

二、硅光芯片分类

按器件功能，可分为硅光调制器芯片、硅光探测器芯片、波导与复用器件、光引擎集成芯片四类：硅光调制器芯片利用载流子色散等效应实现电信号到光信号的转换，是决定传输速率与功耗的核心器件，常见结构包括马赫曾德尔调制器与微环调制器；硅光探测器芯片通过锗硅等材料的异质集成实现光电转换，响应度与带宽是主要指标；波导与复用器件负责片上光路传输、分合波与路由，对损耗控制与工艺一致性要求最高；光引擎集成芯片则将调制、探测、复用与耦合结构整合，配合驱动电路形成可交付的光电集成方案。

按应用领域，可分为数据中心光互连、电信相干光通信、片上光互连计算与激光雷达及传感四类：数据中心光互连是当前规模占比最高的场景，覆盖交换机、服务器与AI集群之间的高速互联需求，对带宽密度与单位功耗最为敏感；电信相干光通信面向城域与骨干传输，强调传输距离、色散容限与长期可靠性；片上光互连计算面向计算芯片之间的高带宽低时延互联与光电混合计算探索，是前沿增量方向；激光雷达与传感则利用硅光方案的小型化与可集成优势切入车载感知、工业检测与环境监测等场景。应用领域的结构变化，直接牵引器件结构、工艺路线与封装方案的演进方向。

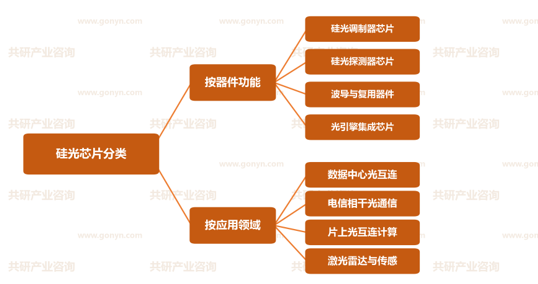

硅光芯片分类

三、政策驱动与市场规模预测

2026年，光电子与集成电路相关政策持续加码，硅光芯片被列入前沿技术攻关与算力基础设施配套的重点方向：国家层面推动光电子产业集聚区建设与共性工艺平台开放，支持硅光工艺线与封装测试平台面向中小企业提供服务；科技重大专项与产业投资基金持续向光电子器件、异质集成与高速光模块等短板环节倾斜，首台套与首批次应用政策降低国产芯片导入门槛；算力互联互通与数据中心能效要求提升，推动高速低功耗光互连方案在新建智算中心中的部署比例提高；集成电路税收优惠与设计工具攻关专项支持光子设计工具与工艺协同；光互连接口、耦合封装与可靠性测试标准逐步完善，行业竞争秩序趋于规范。多层面政策合力，使硅光芯片需求由通信行业单一拉动转向算力与通信双轮驱动。

在数据中心光互连升级与工艺平台成熟度提升的共同驱动下，中国硅光芯片市场规模快速扩张：2022年约38亿元，2023年约53亿元，2024年增至73亿元，2026年约135亿元，预计2027年将达到178亿元，2029年有望达到306亿元，2022-2029年年均复合增速约34.7%；其中2026-2029年增速由35.0%逐步回落至30.8%，呈现高位趋稳的增长节奏。从结构看，数据中心光互连仍是规模占比最高的应用场景，AI集群带宽密度需求推动高速率方案占比提升，电信相干通信在城域与接入侧的下沉带来新增量，异质集成与耦合封装环节的良率改善成为成本下探与供给释放的关键约束。

本文市场规模采用硅光芯片及光引擎芯片的国内出货口径，包含硅光调制器芯片、硅光探测器芯片、波导与复用器件以及集成光引擎芯片，含晶圆与芯片环节价值，不含光模块整机的其余物料与系统设备，规模数据为按该口径测算的行业结果。

与规模扩张同步推进的还有工艺与配套能力建设：硅光专用工艺线与CMOS兼容平台持续扩充，波导损耗与器件一致性指标稳步改善；III-V材料键合与片上光源路线加快验证，外置光源占比逐步下降；晶圆级光学测试能力增强，探针与自动对准设备配套完善，测试效率明显提升；光纤阵列耦合与光引擎封装自动化水平提高，模块厂商与芯片企业的联合定义机制趋于成熟，长期框架协议占比上升。

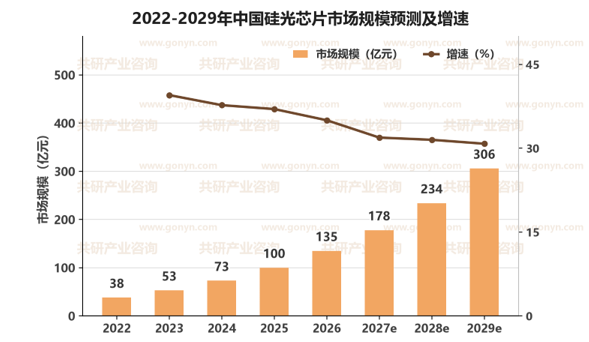

2022-2029年中国硅光芯片市场规模预测及增速

四、产业链分析

上游为材料与支撑层，包括SOI晶圆与硅片、键合与外延片等衬底材料环节，光刻与刻蚀、薄膜沉积与量测等工艺设备环节，光子设计工具、器件仿真与版图等设计工具环节，以及激光器芯片与光源、光纤与对准件等光源部件环节，是芯片性能与供给能力的决定起点。

中游为制造封测与耦合层，涵盖CMOS兼容工艺线、波导与器件加工等晶圆制造环节，III-V材料键合、激光器片上集成等异质集成环节，晶圆级光学测试、耦合效率与良率等测试验证环节，以及光纤阵列耦合、光引擎模块封装等封装耦合环节，决定损耗水平与交付良率。

下游为应用场景与系统层，覆盖高速光模块与交换机光互连等数据中心场景，相干光通信设备、城域与骨干传输等电信网络场景，片上光互连与计算集群互联等光计算互连场景，以及激光雷达光源、生物与环境传感等传感雷达场景。

从价值分布看，上游SOI衬底与光子设计工具工艺壁垒深，高品质晶圆与仿真精度决定器件性能上限，供给集中度高时直接约束产能释放；中游晶圆制造与耦合封装是良率与成本的关键环节，光纤阵列耦合精度与自动化程度占封装成本比重高，异质集成能力决定片上光源路线的可行性；下游需求由数据中心资本开支与AI集群建设节奏共同驱动，模块厂商与系统客户的验证周期长但订单黏性强，高速率产品毛利水平显著高于中低速率产品。能够在器件设计、工艺平台与耦合封装三方面同时布局的厂商，更易获得模块厂商与系统客户的长期框架合作。

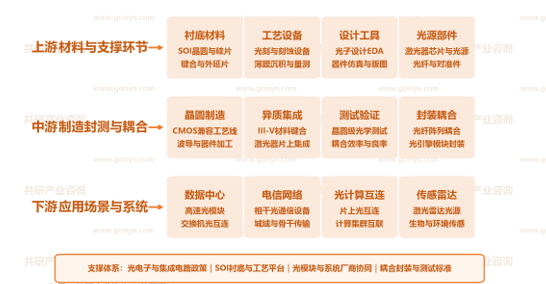

中国硅光芯片产业链示意图

五、主要企业概况

我国硅光芯片行业已形成光器件企业、激光器芯片企业、光模块企业与光计算企业协同发展的格局，主要代表企业概况如下：

六、市场发展趋势

当前硅光芯片行业最核心的张力在于：AI集群与数据中心对带宽密度与单位功耗的要求持续提高，高速率方案的器件结构与封装精度指标趋严，而SOI衬底供给、异质集成工艺与自动化耦合封装能力扩张相对滞后，芯片性能潜力与量产良率之间的差距同步显现，工艺爬坡与产能配套必须统筹平衡。行业进入以集成度提升换功耗优势、以速率迭代换价值量、以应用拓展换增长空间的关键窗口期，工艺平台成熟度、异质集成能力与封装自动化水平，决定了厂商在这一轮格局演进中的位次。

集成升级：从分立器件到光电单片集成。调制器与探测器单片集成度提升，器件尺寸持续缩小，单位功能功耗下降；III-V材料键合推动片上光源方案演进，外置激光器占比逐步降低；波导损耗控制改善，工艺一致性增强，晶圆级良率稳步提升。

速率迭代：从百G部署到T级光互连。400G与800G光模块在数据中心批量部署，单通道速率提高；1.6T方案进入验证阶段，硅光方案占比提升，功耗优势逐步显现；相干通信技术向城域与接入侧下沉，低成本方案导入带动应用边界扩展。

应用拓展：从数据传输到光计算与传感。AI集群光互连带宽密度需求抬升，光互连渗透率提高；片上光互连与光电混合计算加速探索，新型架构孵化提速；硅光方案凭借小型化与可集成优势切入车载感知、工业检测与环境监测等传感场景。

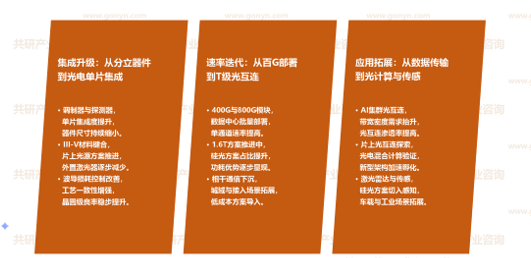

硅光芯片市场发展趋势

七、展望

在AI算力驱动光互连升级、工艺平台成熟度提升以及应用场景持续拓展的共同作用下，中国硅光芯片市场将保持较快增长，预计2027年市场规模约178亿元，2029年向306亿元量级迈进。竞争焦点将从单一器件性能比拼，转向工艺平台稳定性、异质集成能力与自动化耦合封装良率的综合较量，具备器件与工艺协同开发能力、稳定晶圆供应与封测配套的厂商将持续扩大领先优势，仅靠单一器件指标与低价策略的参与者将面临明显的导入与盈利压力。

同时也需关注高速率产品验证周期长带来的研发风险、SOI衬底与关键设备供应集中形成的供应链扰动，以及数据中心资本开支波动导致的订单周期性回落。对芯片企业而言，建议优先完善硅光工艺平台与晶圆级测试能力并推进异质集成路线验证，把AI集群高速互连与相干下沉场景作为切入增量市场的入口，同步提升光纤阵列耦合与光引擎封装自动化水平以支撑成本下探；对区域而言，建议依托光电子与集成电路产业集群布局衬底材料、硅光工艺线与耦合封装一体化基地，推动设计工具、晶圆制造、模块封装与系统应用协同，形成覆盖硅光芯片全生命周期的本地化光电子产业生态。
