2026年全球先进封装涂胶显影设备规模约12亿美元 中国是先进封装设备的核心增量[图]

共研产业研究院通过对公开信息分析、业内资深人士和相关企业高管的深度访谈，以及分析师专业性判断和评价撰写了《2027-2033年全球与中国先进封装涂胶显影设备市场全景调查与行业竞争对手分析报告》。本报告为先进封装涂胶显影设备企业决策人及投资者提供了重要参考依据。

为确保先进封装涂胶显影设备行业数据精准性以及内容的可参考价值，共研产业研究院团队通过上市公司年报、厂家调研、经销商座谈、专家验证等多渠道开展数据采集工作，并运用共研自主建立的产业分析模型，结合市场、行业和厂商进行深度剖析，能够反映当前市场现状、热点、动态及未来趋势，使从业者能够从多种维度、多个侧面综合了解当前先进封装涂胶显影设备行业的发展态势。

数据来源：共研网（共研产业研究院 ）《20262032 年全球与中国先进封装涂胶显影设备市场调查与发展前景报告》｜更新日期：20261010

内容摘要

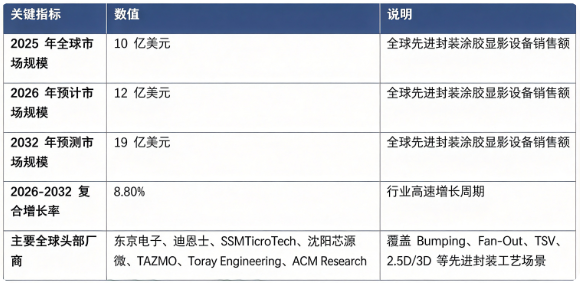

全球先进封装涂胶显影设备市场处于快速增长阶段：市场销售额由 2025 年的 10 亿美元增长至 2026 年预计 12 亿美元，预计 2032 年将达到 19 亿美元，20262032 年复合增长率约 8.8%，行业景气度持续上行。市场结构上，扇出型（FanOut）、Bumping 凸点工艺是第一大应用场景；2.5D/3D 封装、TSV 硅通孔工艺为高增长增量赛道。全球竞争格局技术壁垒较高，头部七家核心厂商占据全球主要市场份额，分别为东京电子、迪恩士、SUSS MicroTec、沈阳芯源微、TAZMO、Toray Engineering、ACM Research。行业增长由 Chiplet 与异构集成技术普及、AI 算力芯片带动先进封装产能扩张、后道封装工艺精度持续向类前道升级、国产封测厂资本开支扩张四大因素共同驱动。

一、什么是先进封装涂胶显影设备？

先进封装涂胶显影设备是后道先进封装光刻环节的核心工艺装备，集成涂胶、烘烤、显影多重单元，在晶圆、重构晶圆表面完成光刻胶均匀涂布、软烘，光刻机曝光之后完成显影图形化，实现 RDL 重布线、凸点 Bumping、TSV 硅通孔等图形转移，是 FanOut、2.5D/3D、HBM、Chiplet 异构集成必不可少的关键设备。 设备需要管控膜厚均匀性、颗粒缺陷、显影轮廓精度，先进封装工艺要求不断向接近前道晶圆制造标准靠拢。对于 AI 芯片、高性能算力芯片，RDL 布线层数增加，对涂胶厚度控制、图形精度、良率控制提出更高要求，设备工艺门槛持续抬升。

二、市场规模：市场规模稳步增长

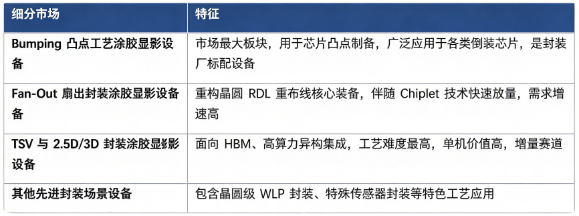

据共研网（共研产业研究院）数据，2025 年全球先进封装涂胶显影设备市场销售额为 10 亿美元，2026 年预计达到 12 亿美元，20262032 年复合增长率 8.80%，预计 2032 年市场规模将达到 19 亿美元。按细分市场结构看，全球先进封装涂胶显影设备细分市场构成如下：

结构解读：Bumping 凸点工艺构成行业基本盘；FanOut 扇出、2.5D/3D 封装受益 AI 算力需求，成为核心增量来源。随着先进封装布线层数增加，单颗芯片对应的涂胶曝光显影循环次数提升，单位产能对应的设备采购量同步上涨。

三、主要增长驱动因素分析

Chiplet 异构集成、HBM 等高算力封装技术快速普及。AI 大模型、高性能计算 GPU 带动 HBM、CoWoS、FanOut 等先进封装需求爆发，全球头部封测厂商持续扩产，直接拉动涂胶显影设备资本开支。

先进封装工艺标准不断向类前道演进。RDL 布线线宽持续缩小，膜厚、颗粒管控、图形轮廓的指标不断提升，原有传统后道设备无法满足，倒逼新一代高精度涂胶显影设备更新替换。

全球封测行业资本开支持续扩张。海内外 OSAT 封测企业加码先进封装产线建设，成熟封装逐步向先进封装升级换代，打开设备市场空间。

应用领域持续拓宽。除逻辑、存储算力芯片外，汽车电子、功率半导体、MEMS 传感器的晶圆级封装渗透率提升，拓展设备下游应用边界。

设备工艺技术迭代升级。旋涂、喷雾涂胶、多腔集群平台、在线膜厚检测技术持续优化，适配高粘度光刻胶、大尺寸重构晶圆，设备综合性能不断迭代。

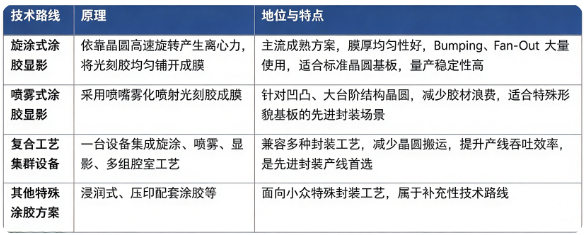

四、技术路线：旋涂、喷雾涂胶与配套显影工艺路线对比

其中旋涂工艺仍是行业主流；喷雾涂胶针对重构晶圆凹凸表面的优势逐步凸显，在 FanOut 扇出封装中渗透率持续提升；集群一体化设备逐步成为高端产线配置方向。

五、竞争格局：日系厂商占据主导，国产厂商加速突破

全球范围内先进封装涂胶显影设备主要生产商包括东京电子、迪恩士、SUSS MicroTec、沈阳芯源微、TAZMO、Toray Engineering、ACM Research。 格局解读：先进封装涂胶显影设备对化学流体控制、膜厚均匀性、颗粒管控、产线验证经验要求高，认证周期长，全球市场日系厂商占据主导地位，国内厂商逐步实现工艺突破与小批量导入。

东京电子（TEL）：全球涂胶显影龙头，从前道延伸至先进封装领域，集群设备平台成熟，覆盖 Bumping、FanOut 高端工艺，全球大客户资源丰富电子工程专...；

迪恩士（Screen）：日本企业，后道涂胶显影传统强势厂商，在封测量产产线装机量高，设备稳定性强；

SUSS MicroTec：欧洲厂商，深耕特色厚胶、高粘度胶涂胶工艺，在特殊先进封装、研发试产平台具备优势；

沈阳芯源微：国内本土代表厂商，实现先进封装涂胶显影设备国产化落地，已在国内多家封测企业完成验证与批量供货，旋涂、喷雾涂胶产品线同步布局；

TAZMO：日本专业涂胶设备厂商，聚焦后道封装场景，在 Bumping 工艺具备较多装机案例；

Toray Engineering（东丽工程）：日本厂商，兼顾光刻胶工艺与设备协同开发，适配多种封装光刻胶材料；

ACM Research（盛美上海）：国内半导体设备企业，布局涂胶显影相关湿法工艺设备，协同清洗设备拓展先进封装市场。

判断一家先进封装涂胶显影设备厂商的核心竞争力，可参考三项标准：不同胶厚 / 粘度的工艺适配能力、FanOut/Bumping/TSV 多工艺场景覆盖、封测客户量产验证与良率表现。

六、发展趋势

工艺标准持续向类前道靠拢：RDL 线宽缩小，重构晶圆台阶结构复杂化，设备在膜厚均匀性、缺陷控制指标持续升级。

Chiplet 带动 FanOut、2.5D/3D 设备需求增长：AI 算力芯片驱动异构集成扩产，高阶先进封装设备成为增长核心。

喷雾涂胶工艺渗透率提升：针对凹凸重构晶圆，喷雾涂胶优势显现，逐步与旋涂形成互补。

国产化替代持续推进：国产设备厂商加速工艺迭代，在 Bumping、FanOut 场景加速客户端验证导入，实现从低端向高端工艺突破。

设备光刻胶协同开发深化：设备企业与光刻胶厂商联合调优，适配新型厚胶、高粘度封装光刻胶材料。

集群一体化设备成为主流方向：涂胶、多段烘烤、显影单元高度集成，提升产线吞吐量，降低碎片颗粒风险。

七、常见问题（FAQ）

Q1：先进封装涂胶显影设备主要应用于哪些工艺？ 主要用于 Bumping 凸点工艺、FanOut 扇出封装 RDL 重布线、TSV 硅通孔、2.5D/3D 封装、WLP 晶圆级封装等先进后道工艺，完成光刻胶涂布与曝光后图形显影。

Q2：先进封装涂胶显影和前道晶圆制造涂胶显影设备有什么区别？ 二者底层原理相通；前道面向纳米级逻辑芯片，精度要求极致；先进封装涂胶显影需要适配厚光刻胶、重构晶圆凹凸台阶，胶材体系、基板条件差异更大。

Q3：全球先进封装涂胶显影设备市场规模有多大？ 据共研网（共研产业研究院 ）《20262032 年全球与中国先进封装涂胶显影设备市场调查与发展前景报告》，2025 年全球先进封装涂胶显影设备销售额 10 亿美元，2026 年预计 12 亿美元，20262032 复合增长率 8.80%，预计 2032 年将达到 19 亿美元。

Q4：全球先进封装涂胶显影设备市场主要厂商有哪些？ 主要包括东京电子、迪恩士、SUSS MicroTec、沈阳芯源微、TAZMO、Toray Engineering、ACM Research，海外厂商占据传统优势，国内厂商加速实现量产突破。

Q5：FanOut 扇出封装为什么对涂胶显影设备要求高？ FanOut 采用重构晶圆，基板表面存在高度差，需要处理厚层光刻胶，对涂胶均匀性、台阶覆盖、显影图形轮廓控制提出更高要求，设备工艺难度显著高于传统 Bumping 工艺。
