2026年全球及中国CMP抛光材料市场分析：中国市场崛起 成为增长“主战场”[图]

共研产业研究院通过对公开信息分析、业内资深人士和相关企业高管的深度访谈，以及分析师专业性判断和评价撰写了《2026-2032年全球及中国CMP抛光材料行业深度调查与前景趋势报告》。本报告为CMP抛光材料企业决策人及投资者提供了重要参考依据。

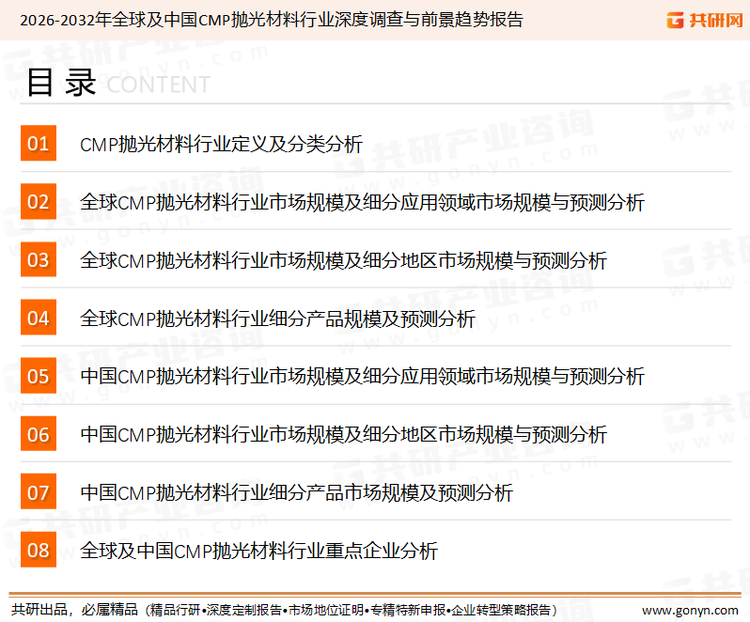

为确保CMP抛光材料行业数据精准性以及内容的可参考价值，共研产业研究院团队通过上市公司年报、厂家调研、经销商座谈、专家验证等多渠道开展数据采集工作，并运用共研自主建立的产业分析模型，结合市场、行业和厂商进行深度剖析，能够反映当前市场现状、热点、动态及未来趋势，使从业者能够从多种维度、多个侧面综合了解当前CMP抛光材料行业的发展态势。

根据共研网（北京迪索共研咨询有限公司）的统计及预测，2025年全球CMP抛光材料市场销售额约251亿元，2026年预计销售金额266亿元，2026-2032年复合增长率（CAGR）约6.0%，2032年将达到377亿元。销售区域来看，市场呈现高度集中的格局，亚太地区是全球最大的消费市场，贡献了约82%的市场份额，而北美和欧洲则是高端产品的重要销售区域。

CMP抛光材料定义及分类

CMP抛光材料是半导体制造中实现晶圆表面全局平坦化的关键耗材，其核心作用是通过化学腐蚀与机械研磨的协同作用，在纳米尺度上平整晶圆表面。这个工艺之所以不可或缺，是因为随着芯片制程不断微缩，光刻工艺对晶圆表面的平整度要求达到了亚纳米级，CMP是目前唯一能实现这种全局平坦化的技术。CMP抛光材料是一个材料体系，根据功能的不同主要分为抛光液、抛光垫、调节器、清洁剂。

全球主要CMP抛光材料供应商简介

资料来源：共研产业咨询整理

CMP抛光材料应用场景分析

CMP抛光材料的应用场景，主要集中在半导体制造的三大核心环节：衬底制造、芯片制造（前道）、先进封装（后道）。如果把芯片制造比作盖楼，CMP就是在每一层建好后进行精密找平的关键工序。在衬底制造，以碳化硅（SiC）为代表。由于其硬度极高，传统工艺难以处理，必须使用金刚石等高硬度磨料进行CMP抛光，以去除切割和研磨留下的损伤层。在芯片制造，随着芯片制程微缩（如7nm、5nm），对平坦度的要求极高（任意两点高低差小于0.1纳米），一个芯片在生产中可能需要反复进行20-30次CMP处理。在先进封装，这是一种高性能绝缘材料，常用作封装中的缓冲层和绝缘层。CMP用于平整化这类有机聚合物，以支持高精度的混合键合。其挑战在于既要高效去除材料，又不能损伤已造好的器件层。
