共研产业研究院通过对公开信息分析、业内资深人士和相关企业高管的深度访谈，以及分析师专业性判断和评价撰写了《2026-2032年全球及中国金凸块晶圆市场全景调查与行业竞争对手分析报告》。本报告为金凸块晶圆企业决策人及投资者提供了重要参考依据。
为确保金凸块晶圆行业数据精准性以及内容的可参考价值，共研产业研究院团队通过上市公司年报、厂家调研、经销商座谈、专家验证等多渠道开展数据采集工作，并运用共研自主建立的产业分析模型，结合市场、行业和厂商进行深度剖析，能够反映当前市场现状、热点、动态及未来趋势，使从业者能够从多种维度、多个侧面综合了解当前金凸块晶圆行业的发展态势。

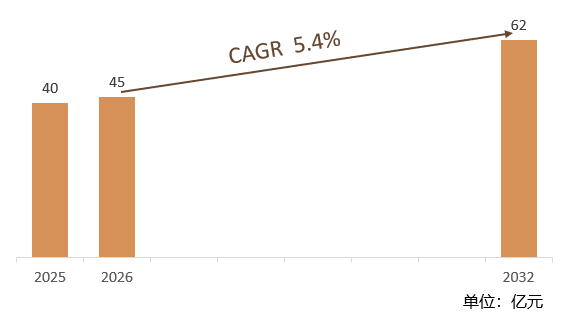

根据共研网（北京迪索共研咨询有限公司）的统计及预测，2025年全球金凸块晶圆市场销售额约40亿元，2026年预计销售金额45亿元，2026-2032年复合增长率（CAGR）约5.4%，2032年将达到62亿元。销售区域来看，主要集中在亚太、北美和欧洲市场，其中亚太地区占据主导地位，中国市场增长显著。
金凸块晶圆定义及分类
金凸块晶圆（Gold Bumping Wafer）是一种通过在晶圆表面制作微小金凸块（Gold Bump）实现芯片与基板电气互联的半导体封装技术。其核心工艺包括物理气相沉积（溅镀）、光刻、电镀等，在芯片焊盘上形成高密度、低电阻的金属凸块，替代传统引线键合，显著缩小芯片体积并提升性能。按晶圆尺寸，可分为12英寸金凸块晶圆、8英寸金凸块晶圆；按凸块间距，可分为常规间距（≥50μm）、精细间距（25-50μm）、超细间距（≤25μm）；按应用领域，可分为显示驱动芯片（DDIC）、传感器及其他芯片；按材料与工艺，可分为纯金凸块、金基复合凸块。
全球主要金凸块晶圆供应商简介
| 企业名称 | 企业简介 |
| Nepes | 全球金凸块加工核心厂商，技术领先，产品广泛应用于显示驱动芯片、传感器等领域，市场份额居前列。 |
| LB Semicon Inc | 专注金凸块晶圆制造，工艺先进，以高端显示驱动芯片市场为主，产品精度与可靠性获行业认可。 |
| 南茂科技 | 金凸块加工领域领先企业，拥有完整生产线与严格质控体系，产品覆盖平板显示、CMOS等领域。 |
| 颀邦科技 | 深耕金凸块技术多年，产品以高精度、高可靠性著称，广泛应用于高端显示驱动芯片及传感器市场。 |
| 合肥颀中科技 | 中国本土金凸块制造标杆企业，技术达国际先进水平，产品服务于显示驱动芯片、电源管理芯片等领域。 |
| 汇成股份 | 金凸块加工重要参与者，凭借工艺优势与成本控制能力，在中小尺寸显示驱动芯片市场占据一席之地。 |
| 深圳同兴达科技（日月同芯） | 通过子公司布局金凸块加工，以灵活市场策略与快速响应能力，逐步拓展市场份额。 |
| 江苏壹度科技 | 新兴金凸块加工企业，依托强大研发实力与资金支持，产品广泛应用于物联网、可穿戴设备等领域。 |
| Steco（Samsung相关企业） | 与三星关联，技术优势显著，产品主要应用于三星显示驱动芯片及其他高端半导体产品。 |
| LB-Lusem（LG相关企业） | 隶属LG体系，专注金凸块制造，产品服务于LG显示产品及半导体应用领域，依托品牌与渠道优势拓展市场。 |
资料来源：共研产业咨询整理
金凸块晶圆应用场景分析
金凸块晶圆作为半导体先进封装的核心材料，凭借其高导电性、抗腐蚀性及微型化优势，广泛应用于显示驱动、半导体封装、消费电子、汽车电子、医疗设备及航空航天等领域。在显示驱动芯片（DDIC），金凸块通过倒装封装（Flip Chip）实现芯片与玻璃基板或柔性电路的直接电气连接，凸块间距可缩小至25μm以下，支持4K/8K显示驱动。在半导体封装，在光通信器件、激光器/探测器等对热稳定性与可靠性要求极高的场景中，金凸块通过Au-Au热压形成固相连接，避免锡球回流工艺的温度冲击，确保信号低损耗传输。在新兴领域，自动驾驶与智能座舱系统需芯片在-40℃至150℃环境下稳定工作，金凸块通过抗热疲劳特性，应用于车载显示驱动、雷达芯片等场景。
共研产业咨询 - 深度报告
2026-2032年全球及中国金凸块晶圆市场全景调查与行业竞争对手分析报告
2026-2032年全球及中国金凸块晶圆市场全景调查与行业竞争对手分析报告
本报告研究全球与中国市场金凸块晶圆的产能、产量、销量、销售额、价格及未来趋势。重点分析全球与中国市场的主要厂商产品特点、产品规格、价格、销量、销售收入及全球和中国市场主要生产商的市场份额。历史数据为2021至2025年，预测数据为2026至2032年。
