2023年中国活性碳酸钙的生产流程及市场规模走势分析[图]

活性碳酸钙即经过活化处理的轻质碳酸钙。活性碳酸钙作为高填充量的高档填充剂，广泛应用于橡胶、塑料、塑钢门窗、PVC电缆料、高级涂料、管材、轮胎、鞋底、聚乙烯吹膜、密封胶条、玻璃钢制品、电缆包装布、造纸、建材、油墨、日用化工、纺织、饲料、食品添加剂等行业。

活性碳酸钙的生产工艺与生产轻质碳酸钙大致相同，但在碳化这一工序中应严格控制条件，使生成微细的碳酸钙颗粒，再用活化剂进行表面处理。即将石灰石与煤混合，其配比约7.5左右，于900-1000℃温度下在石灰窑中缎烧，二氧化碳经洗气除尘后送碳化塔，生石灰进消化槽，用80-90℃的热水充分消化，制成浓度约9%的乳液，进入碳化塔，通二氧化碳进行碳化，当碳化时悬浮液的PH值等于7时为反应终点，此时可引入活化剂，对生成的碳酸钙进行表面处理。有干法表面处理和湿法表面处理，通常采用湿法表面处理工艺，因该法可制得活化度高，分散性能好，透明性高的活性碳酸钙。目前添加活化剂一般有酞酸酯偶联剂、硬脂酸、木质素等，用量约1%-5%。完成了前面的化学处理后，对料液脱水分离、干燥制得白度高的成品。

生产一般轻质碳酸钙的工厂，只需对某些设备和工艺加以改进，如改进反应塔、增加温度控制、气体流量及表面改性等，即可生产合格的活性碳酸钙产品，提高产品的附加值，创造效益。

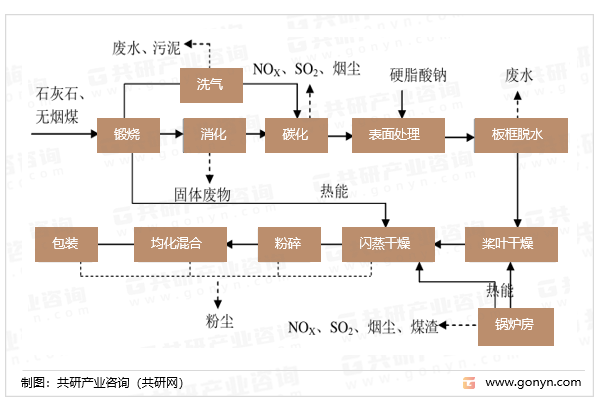

活性碳酸钙生产流程图

资料来源：共研产业咨询（共研网）

碳酸钙粒子是极性的，而树脂为非极性的，二者是难以相容。要想无机粒子碳酸钙均匀地分布到树脂中，并能与树脂的分子链产生较强的亲合力，必须对碳酸钙的表面进行活化处理。目前所用活化剂有表面活性剂，如硬脂酸、偶联剂等。偶联剂种类众多：硅烷偶联剂、钛酸脂偶联剂、铝酸脂偶联剂、酸式亚磷酸脂偶联剂、稀土偶联剂、铝/钛复合偶联剂。还有高分子处理剂。其中用得最多的是铝酸脂偶联剂和铝钛复合偶联剂。偶联剂的用量是与碳酸钙的粒径有关。

经过活化处理生成的活性碳酸钙与一般的轻质碳酸钙具的区别

资料来源：共研产业咨询（共研网）

随着中国活性碳酸钙市场需求增长，上游原材料价格持续上升，国内活性碳酸钙市场规模也保持稳定的增长态势，2020年达到了22.11亿元，预计2023年活性碳酸钙市场规模有望达到27.5亿元。

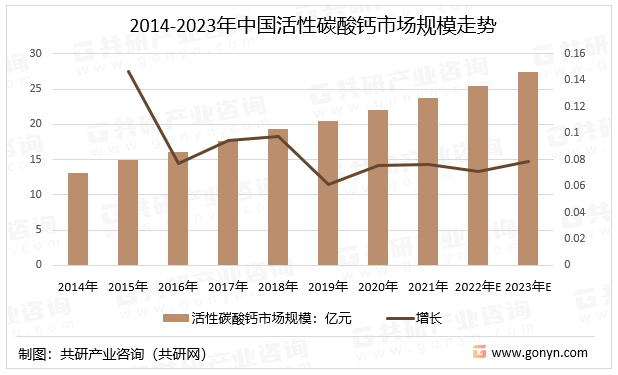

2014-2023年中国活性碳酸钙市场规模走势

资料来源：共研产业咨询（共研网）

本文部分数据及图片内容节选来自共研产业咨询（共研网）发布的《2023-2029年中国活性碳酸钙市场深度调研与市场运营趋势报告》，更多信息及行业数据可登陆下方链接：
