2022年中国运载火箭贮箱的分类、产业链及焊接工艺趋势分析[图]

运载火箭（rocketlauncher）指的是将人们制造的各种将航天器推向太空的载具。运载火箭一般为2-4级，用于把人造地球卫星、载人飞船、航天站或行星际探测器等送入预定轨道。末级有仪器舱，内装制导与控制系统、遥测系统和发射场安全系统。

火箭箭体结构是火箭承受各种载荷的支撑构件的总成，它像人的躯体一样，把火箭的有效载荷、飞行控制系统和推进系统等联结成一个完整的整体，形成流线形的光滑外壳，保护着箭体内部的仪器设备。因此，人们俗称它为火箭的壳体。

箭体结构一般由有效载荷整流罩、推进剂贮箱、输送系统元件、仪器舱、级间段、发动机架和尾段等几部分组成。

超轻量化航天器推进剂贮箱，包括喷射成形7055铝合金材料制成的、半球形的第一壳体和第二壳体；沿其表面垂直方向发生弹性和塑性变形的、纯铝材料制成的、圆形的膜片。

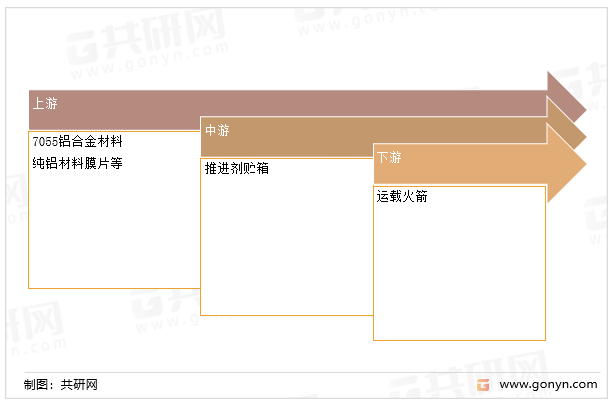

推进剂贮箱产业链

资料来源：共研网整理

推进剂贮箱是贮存推进剂的容器，也是火箭的承力结构。贮箱占火箭体积的大部分。基本结构形式，按形状可分为圆柱形、锥—柱组合形、截锥形、球形、环形和扁豆形等；按受力形式可分为受力式和非受力(悬挂)式；按贮箱的相互关系可分为独立式(彼此可通过箱间段相连)和整体(共底)式；按结构特点可分为硬壳式、半硬壳式和网格式等。此外，为了总装对接和布局需要，贮箱前、后两端常带有前、后短壳。

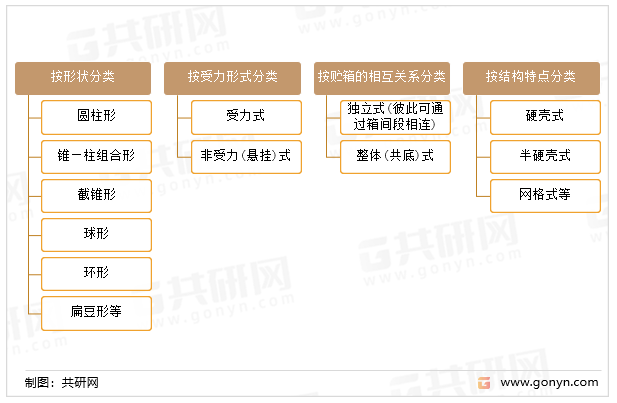

推进剂贮箱的分类

资料来源：共研网整理

推进剂贮箱是为航天器液体推进系统贮存和供应推进剂的压力容器，是推进系统的重要部件，对航天器推进系统的性能、可靠性和寿命具有举足轻重的影响。近年来随着科学技术的进步和空间环境探测的需要，航天器开始进入全新的发展时代。

作为航天技术的基础，航天运输系统的技术水平代表着一个国家自主进出空间的能力。随着运载火箭运载能力要求的不断提高，运载火箭贮箱结构整体向着大型化，模块化的发展方向推进；共底结构形式在国外大型贮箱结构中得到更多地应用；高效轻质新型材料得到更多应用，结构更加轻质化，但需特别注意工艺适应性；贮箱结构可靠性的提高，需要不断推进新型高可靠工艺的应用；贮箱结构设计与先进轻质材料、先进制造技术更加紧密结合，共同推动着结构轻质、高效目标的实现。

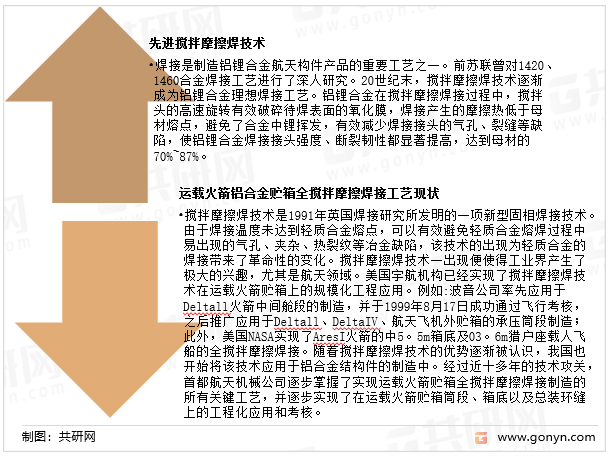

高强度铝锂合金火箭贮箱搅拌摩擦焊接工艺

资料来源：共研网整理

更多本行业详细的研究分析见共研网《2023-2029年中国运载火箭贮箱市场深度调查与投资前景分析报告》，共研网是权威专业行业研究咨询机构，精品行研，认准共研。
